Использование Tree Model в QML интерфейсах

На данный момент в QML мы можем описать только линейные модели и представления. Также есть вариант использовать VisualDataModel для построения псевдо-деревьев (с изменением текущего rootIndex).
Но иногда не нужно строить большие деревья, где оправдано изменение rootIndex модели, а нужно построить дерево с небольшим ветвлением и с возможностью отображения его целиком.
Ниже описан способ как это сделать.


Ограничения

• Данный способ будет работать медленно на моделях с большим ветвлением и/или большим количеством вложенных элементов.
• Данный способ использует C++-модели, что ограничивает возможности его применения.

Описание метода
Мы не будем писать полноценное tree-представление для QML, а ограничимся его имитацией. Имитировать будем посредством вставки/удаления элементов-потомков в обычную линейную модель. То есть, у нас есть линейная модель:

1. Element 1
2. Element 2
3. Element 3

Предположим, что Element 2 содержит два потомка, тогда после его раскрытия модель будет содержать:

1. Element 1
2. Element 2
3. Element 2.1
4. Element 2.2
5. Element 3

После свертывания Element 2 модель вернется к первоначальному виду.

Что в итоге получится
Сразу приведу скриншоты результата, чтобы знать, что мы хотим получить.

Все элементы свернуты

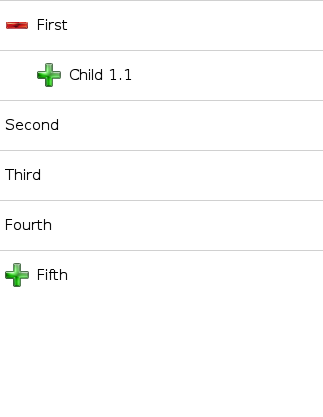

Развернут один элемент

Все элементы развернуты

Реализация части на QML
Начнем разработку с реализации декларативной части.

import Qt 4.7 ListView { id: treeView width: 500 height: 500 //Задаем делегата delegate: treeDelegate //Задаем модель, этот объект позже придет из C++ model: treeModel //Компонент делегата Component { id: treeDelegate Item { id: wrapper height: 50 width: treeView.width //Полоска для отделения элементов друг от друга Rectangle { height: 1 anchors.top: parent.top anchors.left: parent.left anchors.right: parent.right color: "#d0d0d0" } //"Отбой" слева элементов-потомков Item { id: levelMarginElement //Начиная с 6 уровня вложенности не сдвигаем потомков, //так как иначе можно получить очень широкое окно width: (level>5?6:level)*32 + 5 anchors.left: parent.left } //Область для открытия/закрытия потомков. //На листьях не виден Item { id: nodeOpenElement anchors.left: levelMarginElement.right anchors.verticalCenter: wrapper.verticalCenter height: 24 state: "leafNode" Image { id: triangleOpenImage //Отлавливаем нажатие мышкой и открываем/закрываем элемент MouseArea { anchors.fill: parent onClicked: { (isOpened) ? treeModel.closeItem(index) : treeModel.openItem(index) } } } states: [ //Лист //Область не видна State { name: "leafNode" when: !hasChildren PropertyChanges { target: nodeOpenElement visible: false width: 0 } }, //Открытый элемент //Область видна и отображена соответствующая иконка State { name: "openedNode" when: (hasChildren)&&(isOpened) PropertyChanges { target: nodeOpenElement visible: true width: 32 } PropertyChanges { target: triangleOpenImage source: "qrc:/images/tree-node-opened.png" } }, //Закрытый элемент //Область видна и отображена соответствующая иконка State { name: "closedNode" when: (hasChildren)&&(!isOpened) PropertyChanges { target: nodeOpenElement visible: true width: 32 } PropertyChanges { target: triangleOpenImage source: "qrc:/images/tree-node-closed.png" } } ] } //Область для отображения данных элемента Text { id: nameTextElement text: name verticalAlignment: "AlignVCenter" anchors.left: nodeOpenElement.right anchors.top: parent.top anchors.bottom: parent.bottom anchors.right: parent.right } } } }

По сути, весь компонент состоит из ListView, в котором реализован делегат.
Делегат состоит из:

1. "Отбоя" дочерних элементов, который нужен для сдвига потомков относительно предка вправо. Причем сделано ограничение на 6 уровней сдвига, чтобы не получилось очень широкого окна в случае большой вложенности. Механизм аналогичен механизму комментариев на хабре.
2. Области открытия/закрытия элемента. В данной области отображается плюс/минус, если у элемента есть потомки и ничего не отображается (а точнее область просто скрывается), если это лист.
3. Области отображения содержимого элемента. В нашем случае просто текстовая строка.

Реализация части на C++
Теперь рассмотрим, что нам надо реализовать на C++. Нам нужна модель (наследник QAbstractListModel) и проброс ее экземпляра в QML-код. Начнем с модели.

Объявление модели (treemodel.h):

#ifndef TREEMODEL_H #define TREEMODEL_H #include < QAbstractListModel> class TreeModelItem; class TreeModel : public QAbstractListModel { Q_OBJECT public: explicit TreeModel(QObject *parent=0); QVariant data(const QModelIndex &index, int role = Qt::DisplayRole) const; int rowCount(const QModelIndex &parent = QModelIndex()) const; public slots: void openItem(int numIndex); void closeItem(int numIndex); private: Q_DISABLE_COPY(TreeModel); QList<TreeModelItem *> items; enum ListMenuItemRoles { NameRole = Qt::UserRole+1, LevelRole, IsOpenedRole, HasChildrenRole }; }; #endif // TREEMODEL_H

В модель, кроме обязательных к переопределению data() и rowCount(), добавим еще два метода openItem() и closeItem(). Они объявлены слотами, чтобы можно было достучаться до них из QML-кода. Также добавим 4 роли к имеющимся стандартным для получения доступа к параметрам элементов модели.

В файле реализации (treemodel.cpp) опишем еще один класс, который хранит один элемент модели:

class TreeModelItem { public: TreeModelItem(QString name_ = QString()) : name(name_), level(0), isOpened(false) {} void adjustChildrenLevels() { foreach(TreeModelItem *item, children) { item->level = level+1; item->adjustChildrenLevels(); } } QString name; int level; bool isOpened; QList<TreeModelItem *> children; inline bool hasChildren() {return !children.empty();} };

Этот класс кроме параметров, также имеет один метод adjustChildrenLevels(), с помощью которого мы рекурсивно проставляем уровни вложенности (level) у всех потомков элемента. В реальном коде он скорее всего будет удален и расчет уровня будет происходить автоматически при добавлении элемента в дерево, но в примере он уменьшает код и упрощает общую картину.

Конструктор модели:

TreeModel::TreeModel(QObject *parent) : QAbstractListModel(parent) { TreeModelItem *toAdd; items << new TreeModelItem("First"); toAdd = new TreeModelItem("Child 1.1"); toAdd->children << new TreeModelItem("Child 1.1.1"); items[0]->children << toAdd; items[0]->adjustChildrenLevels(); items << new TreeModelItem("Second"); items << new TreeModelItem("Third"); items << new TreeModelItem("Fourth"); toAdd = new TreeModelItem("Fifth"); toAdd->children << new TreeModelItem("Child 5.1"); toAdd->adjustChildrenLevels(); items << toAdd; QHash<int, QByteArray> roles = roleNames(); roles.insert(NameRole, QByteArray("name")); roles.insert(LevelRole, QByteArray("level")); roles.insert(IsOpenedRole, QByteArray("isOpened")); roles.insert(HasChildrenRole, QByteArray("hasChildren")); setRoleNames(roles); }

В конструкторе мы заносим тестовые элементы в модель и регистрируем наши дополнительные роли (под этими именами они будут доступны в QML).

Переопределение методов класса-предка:

QVariant TreeModel::data(const QModelIndex &index, int role) const { if (!index.isValid()) return QVariant(); if (index.row() > (items.size()-1) ) return QVariant(); TreeModelItem *item = items.at(index.row()); switch (role) { case Qt::DisplayRole: case NameRole: return QVariant::fromValue(item->name); case LevelRole: return QVariant::fromValue(item->level); case IsOpenedRole: return QVariant::fromValue(item->isOpened); case HasChildrenRole: return QVariant::fromValue(item->hasChildren()); default: return QVariant(); } } int TreeModel::rowCount(const QModelIndex &parent) const { Q_UNUSED(parent) return items.size(); }

Метод rowCount() не представляет интереса. Метод data() по пришедшей в параметре роли возвращает нужные данные.

Метод открытия элемента:

void TreeModel::openItem(int numIndex) { if (numIndex > (items.size()-1)) return; if (items[numIndex]->isOpened) return; QModelIndex modelIndex = index(numIndex); //Выставляем флаг открытого элемента items[numIndex]->isOpened = true; //Оповещаем QML-код об изменении данных emit dataChanged(modelIndex, modelIndex); int i = numIndex+1; //Оповещаем QML-код о том, что будут добавлены строки в модель beginInsertRows(QModelIndex(), i, i+items[numIndex]->children.size()-1); //Добавляем всех потомков элемента в модель после этого элемента foreach(TreeModelItem *item, items[numIndex]->children) items.insert(i++, item); //Оповещаем QML-код о том, что все строки добавлены endInsertRows(); }

Метод openItem() выставляет флаг открытого элемента и по очереди добавляет всех потомков текущего элемента в модель после этого элемента.

Метод закрытия элемента:

void TreeModel::closeItem(int numIndex) { if (numIndex > (items.size()-1)) return; if (!items[numIndex]->isOpened) return; QModelIndex modelIndex = index(numIndex); //Сбрасываем флаг открытого элемента items[numIndex]->isOpened = false; //Оповещаем QML-код об изменении данных emit dataChanged(modelIndex, modelIndex); int i = numIndex+1; //Ищем все элементы после текущего с большим level //Таким образом найдем всех прямых и косвенных потомков for (; i < items.size() && (items[i]->level > items[numIndex]->level); ++i) {} --i; //Оповещаем QML-код о том, что будут удалены строки из модели beginRemoveRows(QModelIndex(), numIndex+1, i); //Удаляем все посчитанные элементы из модели и сбрасываем у них флаг открытия while (i > numIndex) { items[i]->isOpened = false; items.removeAt(i--); } //Оповещаем QML-код о том, что все строки удалены endRemoveRows(); }

Метод closeItem() сбрасывает флаг открытого элемента у текущего элемента и у всех его прямых и косвенных потомков (чтобы при повторном открытии не учитывать возможных открытых потомков, а считать что они все закрыты), ищет в модели все элементы с level большим чем у текущего элемента и удаляет их из модели.

Осталось только отобразить QML и передать ему экземпляр нашей модели (main.cpp):

#include < QtGui/QApplication> #include < QtDeclarative> #include "treemodel.h" int main(int argc, char *argv[]) { QApplication a(argc, argv); QDeclarativeView view; TreeModel *model = new TreeModel; view.rootContext()->setContextProperty("treeModel", model); view.setSource(QUrl("qrc:/Main.qml")); view.show(); return a.exec(); }

Заключение
Вышеприведенный код это только пример реализации и содержит множество упрощений, которые вряд ли будут допустимы в реальном применении. Тем не менее, он отображает общую идею способа.
